Laje de reação #1 (90 m2)
1 – Unidade Hidráulica MTS modelo 505.120-G2 (vazão de 454 l/min). A unidade está conectada a um sistema de refrigeração.
2 – Máquina de ensaios universais MTS modelo 311.11 com garras hidráulicas (Capacidade de carga de 1000 kN);
3 – Quadro com atuador servo-hidráulico MTS modelo 244.41 com capacidade de carga de 500 kN;
4 – Controlador Flex test 60 com capacidade para controlar até 6 atuadores hidráulicos (no sistema estão instalados o MTS per Station que permite a ligação de 4 computadores no controlador e o MTS Echo);
5 – Ponte rolante Stahl com capacidade de 3200kg.
Laje de reação #2 (46 m2)
1 – Máquina de ensaios universais com atuador servo hidráulico MTS modelo 204.63 com capacidade de carga de 100 kN;
2 – Quadro de reação com atuador servo hidráulico MTS modelo 244.41 com capacidade de carga de 500 kN;
3 – Quadro de reação com atuador servo hidráulico MTS modelo 204.63 com capacidade de carga de 100 kN;
4 – Máquina de ensaio de compressão da Controls modelo 50-C46Z00 com capacidade de carga de 2000kN. O sistema é controlado pelo MCC8 Multitest (controle do tipo closed loop – permite controle por força, deslocamento e deformação).
5 – Máquina de Ensaio de impacto Charpy INSTRON modelo SI-1C3 – 300 FT-LBS.
Laboratório de ensaios mecânicos
1 – Máquina de ensaios universais MTS modelo 810 com capacidade de carga de 250 kN;
2 – Máquina de ensaios universais MTS modelo 810 com garras hidráulicas e capacidade de carga de 500 kN.
3 – Máquina de ensaios universais eletromecânica EMIC com capacidade de carga de 100 kN.
Laboratório de mecânica das rochas
1 – Célula autoportante para ensaios triaxiais com capacidade de carga axial de 250 tf e pressão confinante de 140 MPa (corpos de prova com diâmetro máximo de 4”);
2 – Célula autoportante para ensaios triaxiais com capacidade de carga axial de 150 tf e pressão confinante de 70 MPa (este equipamento permite o controle de temperatura, dentro da célula triaxial, durante o ensaio);
3 – Célula cúbica para ensaio triaxial verdadeiro com as seguintes características:
- Aplicação de tensões de até 120 MPa;
- Permite a realização de medidas de deslocamentos e deformações;
- Dispõe de aparato para determinação da permeabilidade durante o ensaio.
Laboratório de fluência e retração
1 – Pórtico para ensaios de fluência sob carregamento de tração;
2 – Pórtico para ensaios de fluência sob carregamento de compressão;
3 – Dispositivo para medir deformação linear por retração;
4 – Sistema de braços de alavanca para ensaios de fluência em materiais compósitos;
5 – Gerador
Laboratório de análise microestrutural
1 – Balança de precisão Shimadzu;
2 – Condutivimetro Sensorglass modelo SC1800;
3 – Phmetro Sensorglass modelo SP1800;
4 – Calorímetro semi-adiabático;
5 –Microscópio Estereoscópio Nikon modelo SMZ800N.
O recorte foi confeccionado com o intuito de analisar o comportamento de diferentes tipos de materiais, ao passo da submissão dos mesmos às vibrações provenientes de um potente sistema de som computadorizado.
O laboratório atua também como centro de controle para recepção de dados climatológicos (precipitação, temperatura, umidade relativa do ar, radiação solar, direção e intensidade do vento) e sismológicos (aceleração), transmitidos do campus PUC-Tinguá.
Além disso, a área é destinada às práticas de calibração e análises dos equipamentos (umidade, temperatura e sucção dos solos). Tal monitoramento tem o intuito de se analisar as condições de campo para dimensionamento de obras de terra, recuperação de áreas degradadas e prospecção de fundações.
Os equipamentos contidos no laboratório são:
Quantidade | Equipamento | |
3 | FDR’s Ec-5 – Decagon (Umidade Volumétrica) | |
2 | Datalogger EM-50 – Decagon (Aquisição de dados) | |
3 | MPS-2 – Decagon (Sucção Mátrica) | |
6 | Acelerômetros – Brüel & Kjaer | |
1 | Osciloscópio – Agilent – Modelo MSO-X 2024A | |
3 | TDR – TRIME PIKO 32 (Umidade Volumétrica) | |
1 | SM USB – IMKO (Interface TDR-PC) | |
1 | Turbidímetro – Sensor BS – Solar | |
1 | Logger DeltaT – Modelo DL2E (Aquisição de dados) | |
6 | Tensiômetros T5x (Sucção mátrica) | |
1 | Sistema Amplificação de som SKP | |
2 | Caixas de som – médio-grave | |
1 | Mesa de som com entrada para 4 canais | |
2 | Infiltrômetos “Mini Disk – Model S” Decagon | |
1 | Sala acústica com bancada antivibração |
Laboratório de dosagem e fabricação de compósitos cimentícios
1 – Misturador planetário Amadio com capacidade de 20 L;
2 – Misturador planetário Contenco com capacidade de 5L;
3 – Misturador planetário Eximea com capacidade de 30L;
4 – Peneirador mecânico para brita;
5 – Mesa vibratória Claridon (dimensões de 50cm x 50cm);
6 – Peneirador mecânico Bertel para areia;
7 – Moinho de facas Solab modelo SL-30;
8 – Equipamento para teste de Vebe;
9 – Flow Table Test;
10 – Mufla Splabor modelo SP-1200 (temp. máx. de 1300°C);
11 – Estufa digital timer Esteriler (temp. máx. de 200°C);
12 – Moldes de diversos tamanhos e geometrias para ensaios de tração, flexão, compressão, retração, fluência e cisalhamento;
13 – Dispositivo para ensaio de abatimento.
Oficina Mecânica
1 – Torno IMOR modelo PRN 302 V;
2 – Torno Boehringer modelo GBG;
3 – Retifica afiadora Schreyer;
4 – Plaina Strigom;
5 – Furadeira com mesa coordenada Clever modelo Z40ECO;
6 – Serra fita vertical Acerbi;
7 – Serra fita horizontal ETT (Elétrico Mecânica Três Torres);
8 – Furadeira de bancada Ferrari.
Laboratório de preparação de amostras
1 – Retifica planificadora da Setor Indústria;
2 – Serra de corte com disco diamantado;
3 – Moinho de facas Lafrance;

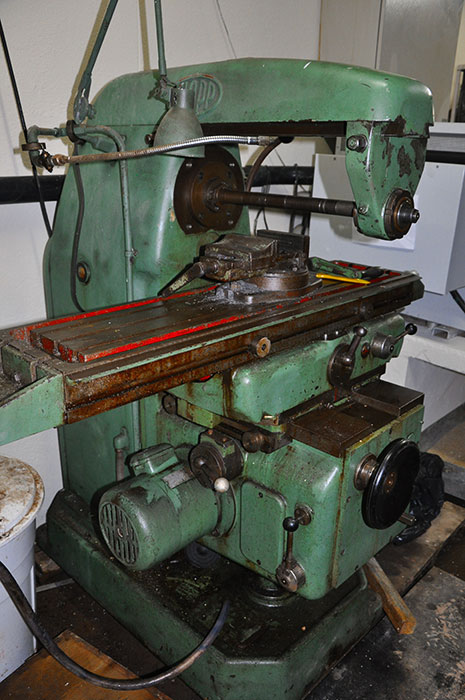

4 – Fresadora Klopp;
5 – Betoneira de 400L.
Instrumentação
-
Indicadores digitais:
1 – Alfa modelo 3104C
2 – Alfa modelo 3105 C
3 – Alfa modelo 3106 C
4 – Kratos – capacidade 50 kN
-
Transdutores de Deslocamento
1 – Quatro TDL’s (resistivo) Gefran modelo LTM -100-S+CON006 (100mm)
2 – Seis TDL’s (resistivo) Gefran modelo LTM -50-S+CON009 (50mm)
3 – Dez TDL’s (resistivo) Gefran modelo PY-2-F-050-S01M (50mm)
4 – Seis TDL’s (resistivo) Gefran modelo PY-2-F-100-S01M (100mm)
5 – Dois LVDT’s (indutivos) microstrain modelo WDS-300 P60-R-P (300mm)
6 – Dois LVDT’s (indutivos) HBM modelo WA/50mm
7 – Dois LVDT’s (indutivos) HBM modelo WA/20mm
8 – Dois LVDT’s (indutivos) HBM modelo WI/10mm
-
Acelererômetros
1 – Quatro acelerômetros piezoelétrico Bruel & Kjaer tipo 4371 série 760454;
2 – Quatro Amplificadores de sinais Bruel & Kjaer modelo 2651;
3 – Uma fonte Bruel & Kjaer modelo 2805.
-
Células de carga
1 – Alfa modelo Q-20T (+U20) – 200kN
2 – Alfa modelo Q-20T (+U20) – 200kN
3 – Alfa modelo Q-10T (+120) – 100kN
4 – Alfa modelo Q-10T (+U10) – 100kN
5 – Alfa modelo Z 1T1005612 – 10kN
6 – Alfa modelo Z 1T1005577– 10kN
7 – Alfa modelo Z 1T1005605 – 10kN
8 – Alfa modelo Z 1T1005587 – 10kN
9 – Alfa modelo Z 5T1004713 – 50kN
10 – Alfa modelo Z 5T1004713 – 50kN
11 – Alfa modelo Z 5T1004712 – 50kN
12 – Alfa modelo Z 500-0999235– 5kN
13 – Alfa modelo Z 500-0999991– 5kN
14 – Alfa modelo– 2,5kN
15 – Alfa modelo– 2,5kN
16 – Gefran modelo 7440014 – 500kN
17 – Gefran modelo 7440015 – 500kN
18 – Gefran modelo 11130028 – 2000kN
19 – Gefran modelo 10500073 – 2000kN
20 – Gefran modelo 10500074 – 2000kN
21 – Gefran modelo 11130027 – 2000kN
22 – Gefran modelo 11070030 – 2000kN
23 – Gefran modelo 11070031 – 2000kN
24 – Kyowa 500kN
25 – Kyowa 200kN
26 – Kyowa 200kN
27 – Kyowa 100kN
28 – Kratos 50kN
29 – HBM 1kN
30 – HBM 200N
31 – Interface 100N
-
Unidade de aquisição de dados
Dois módulos HBM Quantum X MX440B (4-channel universal amplifier of the QuantumX Family) com as seguintes características:
– SG half or full bridge (DC or Carrier Frequency 4.8 kHz);
– current fed piezos (IEPE / ICP);
– piezoresistive full bridge;
– resistance thermometer (PT100, PT1000);
– thermocouples (type K, N, R, S, T, B, E, J);
– resistance;
– potentiometric transducer;
– inductive half or full bridge;
– LVDT;
– voltage (100 mV, 10 and 60 V);
– normalized current (±20 mA);
– digital counter, rotary encoder (incremental, with/without index), frequency, SSI;
The following applies for each channel:
– Data rate: max. 40 kS/s;
– Adjustable low pass filter: Bessel, Butterworth;
– TEDS support: Automatic sensor identification;
– Sensor supply: 5…24 V, 0.7 W (Module:2 W);
– All inputs electrically isolated;
– Socket: DSubHD 15 pole;
Cinco módulos HBM Quantum X MX1615 (QuantumX 16 channel Strain Gage Bridge Amplifier MX1615) com as seguintes características:
– Strain gauge in ¼, ½, and full bridge circuit, variable bridge excitation voltage (DC or 1200Hz (Carrier Frequency), internal quarter bridge completion(120 or 350 ohm);
– voltage (+/- 10 V);
-PT100, Resistance;
– potentiometer;
– data rate: up to max. 20 kS/s;
– automatic transducer identification: TEDS;

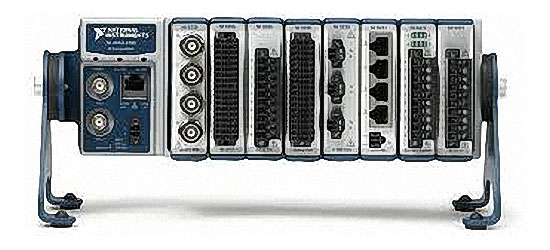

Dois módulos CompactDAQ modelo 9172 da National Instruments com as seguintes características:
– Taxa de amostragem de até 400kS/s por módulo.
– Rendimento de 3.2 MS/s
– Leituras de termopar, voltagem, resistência temperatura (RTD), corrente, resistência, tensão, acelerômetros, microfones. corrente, resistência, tensão, acelerômetros, microfones.
Dois módulos CompactDAQ modelo 9174 da National Instruments com as seguintes características:
– Taxa de amostragem de até 400kS/s por módulo.
– Redendimento de 3.2 MS/s
– Leituras de termopar, voltagem, resistência temperatura (RTD), corrente, resistência, tensão, acelerômetros, microfones.
Um módulo PXI modelo 1052 da National Instruments com 4 slots PXI e 8 slots SCXI:
